TS-6 伸縮接頭
TS-6伸縮接頭之變位吸收量, 不論是軸向伸縮, 側向位移, 傾角變位(angular deflection) 均遠大於一般標準之撓性接頭. TS-6接頭所用材質均為不可燃或難燃(符合FM4910 或其它耐燃標準) 並可依需求設計, 用於溫度至260°C及含具腐蝕性成份(酸鹼及有機溶劑) 之氣體管路. 除上述外, TS-6接頭之結構堅固, 耐用, 重量輕--易於安裝, 且均由經驗豐富之專業人員製作, 品質絕不亞於任何知名大廠. (ISO9001-2008認證). 迄今已有數百組TS-6 伸縮接頭安裝於半導體廠, 光電廠, 石化廠, 發電廠等, 在功能, 使用年限上均達到甚或超越使用者之需求

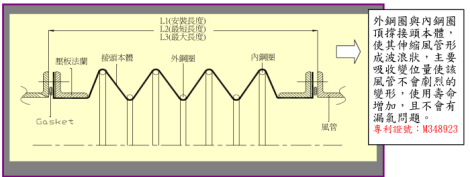

變位吸收量--標準設計-2(如下圖)
L2= 130mm, L3=460mm, L1=安裝長度(現場決定)
最大軸向變位吸收量=L3-L2=460-130=330mm
容許伸長量=L3-L1, 容許壓縮量=L1-L2
側向位移吸收量=240mm (at L1=300mm)
除標準設計, 亦可依需求提供更大或較小變位吸收量之TS-6接頭 |
TS-6 結構, 變位量及適用管路 (常用於兩棟建築物間管路連接)
|
|
| 接頭本體材質 |
鋼圈 |
耐溫 °C
|
耐壓(氣密)
(kg/cm2) |
適用管路流體 |
| 產品代號 |
材質 |
厚度 |
內鋼圈 |
外鋼圈 |
Fluo-Flex
9-143F/F |
PTFE (鐵氟龍)塗覆(coating)
+ 雙面PTFE 膜貼合玻纖布 |
0.9mm |
SUS316 or SUS304 + ECTFE coating |
SUS304 |
260 |
0.6+ |
高溫, 強酸鹼,
有機溶劑等腐
蝕性氣體管路, |
SUS304 |
SUS304 |
260 |
0.6+ |
高溫, 強酸鹼,
有機溶劑等腐
蝕性氣體管路, |
Sil-Flex
10-130S/S |
矽膠塗覆玻纖布 |
1.0mm |
SUS304 |
SUS304 |
260 |
0.3+ |
高溫, 弱酸鹼,
氣體管路, |
Neo-Flex
5-70N/N |
防火橡膠塗覆玻纖布 |
0.54mm |
SUS304 |
SUS304 |
120 |
0.5+ |
一般氣體 |
|
